Industrielle Absaugarme

Absaugarme, auch als Absaugarme oder Gelenkarme bezeichnet, sind eine wichtige Aufnahmevorrichtung in Industrie und Handwerk, um eine saubere und sichere Arbeitsumgebung zu schaffen. Die Absaugarme sind flexibel und werden sehr oft in Kombination mit Absaugsystemen verwendet. Die Absaugsysteme sammeln die Partikel, die vom Absaugarm und den Filtern angesaugt werden.

Sie tragen zur Verbesserung der Luftqualität, zum Schutz der Gesundheit der Arbeitnehmer und zur Steigerung der Produktivität bei. Um ein optimales Ergebnis zu erzielen, ist es wichtig, einen Absaugarm zu wählen, der den spezifischen Anforderungen der Anwendung entspricht. Zu diesem Zweck bieten wir explosionsgeschützte, ESD-kompatible und chemikalienbeständige ATEX-Absaugarme an. Unser Sortiment umfasst Produkte der Hersteller FUMEX, ALSIDENT, ESTA und GEOVENT.

Die OberA Absaugarme erfassen Staub, Schweiß- und Lötrauch, Gase und Dämpfe direkt an der Quelle. Die Absaugarme können mit Absaugventilatoren verbunden werden, um die Schadstoffe abzusaugen und ungefiltert wieder abzugeben, oder über eine Rohrleitung mit einer zentralen Absaug- und Filteranlage oder einer mobilen Absaugvorrichtung.

DieVerwendung eines Arms ist von Vorteil,wenn die Position des Arbeitsbereichs variiert oder wenn es wichtig ist, die Absaugvorrichtung einklappen zu können, um die Arbeit des Bedieners nicht zu behindern, wenn er die Absaugvorrichtung nicht benutzen muss.

Es wird allgemein angenommen, dass ein Absaugarm in einem Arbeitsbereich bewegt werden kann, der maximal seiner Länge entspricht. Um die Möglichkeiten der Armbewegungen zu überprüfen, empfehlen wir Ihnen, sich unsere Videos anzusehen, die die möglichen Bewegungen der einzelnen Arme in Abhängigkeit von ihrer Länge zeigen.

Alle unsere Arme sind auf Robustheit, Haltbarkeit und Manövrierfähigkeit ausgelegt.

Unsere Absaugarme werden komplett vormontiert geliefert und sind mit verschiedenen Absaughauben, verschiedenen Schläuchen, verschiedenen Befestigungsarten sowie in vielen verschiedenen Nennbreiten (50 mm bis 200 mm) und Reichweiten (1,5 m bis 8,0 m) erhältlich.

Die OberA-Saugarme sind gelenkig und mit Gasdruckfedern ausgestattet, so dass der Arm leicht bewegt werden kann und die Saugöffnung in jeder beliebigen Position in Reichweite ist. Die äußere Konstruktion des Träger- und Gelenksystems gewährleistet, dass der Luftstrom nicht behindert wird und eine effektive Absaugung erreicht werden kann. Einige Armtypen haben ein Gelenk im Inneren des Arms. Diese Lösung sollte, wenn möglich, vermieden werden, um Schäden oder Abrieb bei Staub oder Korrosion bei gasförmigen Schadstoffen zu vermeiden.

Welche Kriterien sind bei der Auswahl eines industriellen Absaugarms zu berücksichtigen?

1. Welchen Durchmesser sollte ein Absaugarm haben?

Die OberA-Saugarme sind von d50mm bis d200mm erhältlich.

Die Saugleistung reicht von 100 m3/h bis 3000 m3/h.

Der zu wählende Durchmesser hängt von der gewünschten Saugleistung und der Kapazität des Saug- und Filtersystems ab, an das der Arm angeschlossen ist.

Obwohl die OberA-Arme besonders effizient und energiesparend sind, ist der Druckverlust eines Absaugarms aufgrund der Knicke in den Gelenken und der flexiblen Rohrleitungslängen relativ hoch. Je höher die Ansauggeschwindigkeit im Arm, desto größer ist der Druckverlust des Arms (dieser entwickelt sich mehr oder weniger proportional zum Quadrat der Ansauggeschwindigkeit).

Es ist daher wichtig, dass das Absaugsystem, an das der Arm angeschlossen wird, über eine ausreichende Absaugkapazität hinsichtlich des Durchflusses und des verfügbaren Drucks verfügt. Häufig verfügen die Lüftungssysteme (AHUs) nicht über einen ausreichenden Unterdruck, um einen angemessenen Luftstrom zum Arm zu gewährleisten.

Die Wahl eines Arms mit größerem Durchmesser verringert den Druckverlust, aber die Sauggeschwindigkeit muss immer noch ausreichend sein, wenn Staub aufgesaugt werden soll. Außerdem gilt: Je größer der Durchmesser eines Absaugarms, desto größer ist auch der Platzbedarf!

4. Wie befestige ich einen Absaugarm?

Es gibt verschiedene Methoden, einen Absaugarm zu befestigen:

• Bodenstandfuß mit einem Standfuß, der am Boden befestigt wird.
• Halterung zur Positionierung auf einem mobilen Sauggerät.

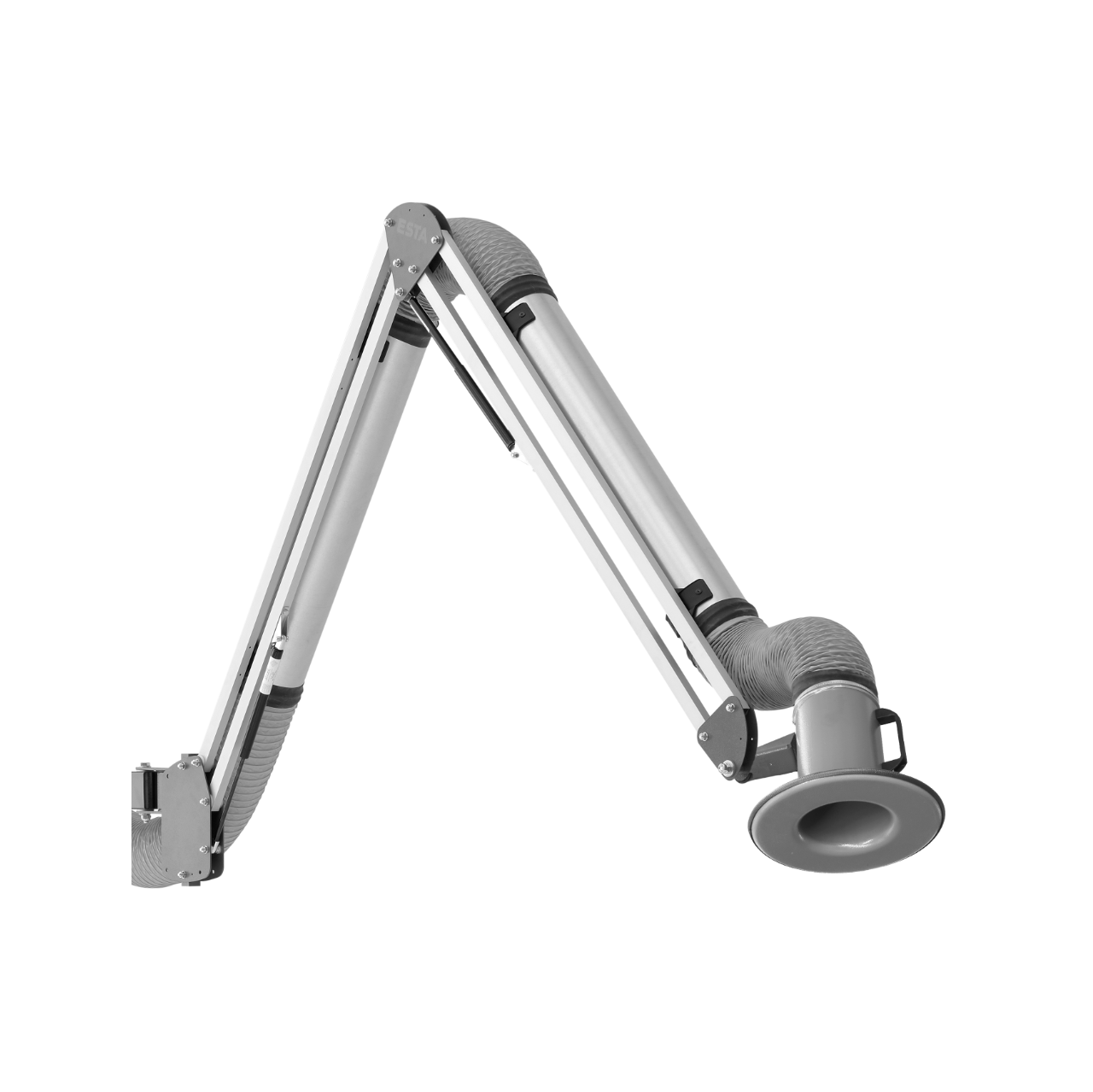

• Wandbefestigung mit 360°-Kugelgelenk.
• Konsole für die Wandmontage.
• Wandkonsole mit Ausleger und Verlängerung von 1m bis 3m.

5. Wann sollte man einen ATEX-Arm wählen?

Wenn das angesaugte Produkt explosiv ist (explosiver Staub oder Gas) oder wenn sich der Arm selbst in einer ATEX-Zone befindet, muss ein geeigneter ATEX-Arm gewählt werden: ATEX-Arm für Zone 22 Staub oder ATEX-Arm für Zone 2 Gas.

6. Die verfügbaren Optionen für die Absaugarme?

Es sind mehrere Optionen verfügbar, die von der Nutzung abhängen. Wir notieren :

• LED-Licht auf dem Aufnahmegerät.
• Durchflussregelventil oder Öffnungs-/Schließventil.
• Verschiedene Spezialsaugschläuche, um spezifische Anforderungen zu erfüllen, wie z.B. Karambolage, abrasive Stäube, korrosive Gase oder Rauch,…ATEX, Hochtemperaturschläuche.
